УПРАВЛЕНИЕ КРОВООБРАЩЕНИЕМ ПРИ ФИЗИЧЕСКИХ НАГРУЗКАХ: ИЛЛЮСТРАЦИИ - 1 Bruce M. Koeppen, ?Bruce A. Stanton - Berne & Levy Physiology (6th Updated Edition) Published: 2009-12-25 | ISBN: 032307362X | PDF | 848 pages | 387 MB 2014-05-04-50-032307362X.zip

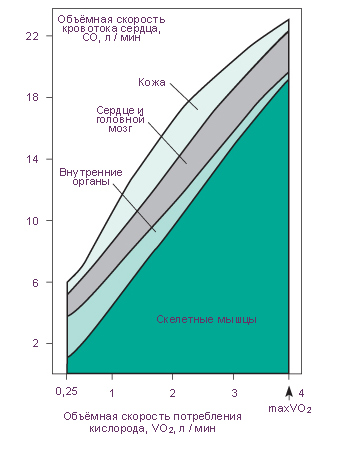

1. Схема. =csctrx01.jpg = c. 434 = Figure 24-1 Approximate distribution of cardiac output at rest and at different levels of exercise up to the maximal O2 consumption (&Vdot;O2max) in a normal young man. (Redrawn from Ruch HP, Patton TC: Physiology and biophysics, ed 12, Philadelphia, 1974, WB Saunders.) Berne R.M., Levy M.N., Koeppen B.M., Stanton B.A. Physiology = Физиология. 8th ed. 2004, 1024 p. = 2_62/Physiology_Bern_5ed_2004.CHM.
2. Схема. Figure 24-2 Effect of different levels of exercise on several cardiovascular variables. (Data from Carlsten A, Grimby G: The circulatory response to muscular exercise in man, Springfield, Ill, 1966, Charles C Thomas.)
3. Схема. Figure 24-3 Cardiovascular adjustments in exercise. VR, Vasomotor region; C, vasoconstrictor activity; D, vasodilator activity; IX, glossopharyngeal nerve; X, vagus nerve, +, increased activity, -, decreased activity..
4. Схема. c 423 Figure 23-11 Action of the muscle pump in venous return from the legs. A, Standing at rest, the venous valves are open and blood flows upward toward the heart by virtue of the pressure generated by the heart and transmitted through the capillaries to the veins from the arterial side of the vascular system (vis a tergo). B, Contraction of the muscle compresses the vein so that the increased pressure in the vein drives blood toward the thorax through the upper valve and closes the lower valve in the uncompressed segment of the vein just below the point of muscular compression. C, Immediately after muscle relaxation, the pressure in the previously compressed venous segment falls and the reversed pressure gradient causes the upper valve to close. The valve below the previously compressed segment opens because pressure below it exceeds that above it. The segment then fills with blood from the foot. As blood flow continues from the foot, the pressure in the previously compressed segment rises. When it exceeds the pressure above the upper valve, this valve opens and continuous flow occurs as in A..
5. Схема. Figure 23-12 Evidence for participation of the muscle vascular bed in vasoconstriction and vasodilation mediated by the carotid sinus baroreceptors after common carotid artery occlusion and release. In this preparation, the sciatic and femoral nerves constituted the only direct connection between the hind leg muscle mass and the rest of the dog. The muscle was perfused by blood at a constant pressure that was completely independent of the animal's arterial pressure. (Redrawn from Jones RD, Berne RM: Am J Physiol 204:461, 1963.)
6. Схема. Figure 14–1. A. Graphs of the hemodynamic responses to dynamic exercise. B. Sequence of physiological responses to dynamic exercise. Chapter 14. ECG Exercise Testing. In: Fuster V., Alexander R.W., O'Rourke R.A., et all, Eds. Hurst's The Heart, 2-Vol Set, 10th ed. McGraw-Hill Professional, 2000, 2258 p. = 2_79/Heart12ed2007.CHM
7. Схема. Figure 13.3, с. 356. Distribution of Cardiac Output at Rest and during Light Exercise Source: Data from Anderson (1968). = Plowman Sh., Smith D., Eds. Exercise Physiology for Health, Fitness and Performance: Text Book = Физиология физических нагрузок. Benjamin-Cummings Publishing Company, 2003, 448 p. Отлично иллюстрированные обзоры, подготовленные авторитетными специалистами = 2_57/Exercise_Physiology2003.CHM"
8. Схема. Figure 13.6 Distribution of Cardiac Output at Rest and during Heavy Exercise Source: Data from Anderson (1968). = Plowman Sh., Smith D., Eds. Exercise Physiology for Health, Fitness and Performance: Text Book = Физиология физических нагрузок. Benjamin-Cummings Publishing Company, 2003, 448 p. Отлично иллюстрированные обзоры, подготовленные авторитетными специалистами = 2_57/Exercise_Physiology2003.CHM"

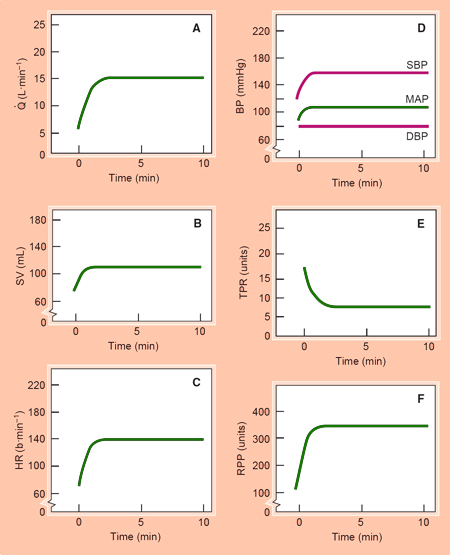

9. Схема. Figure 13.1 Cardiovascular Responses to Short-Term, Light to Moderate Aerobic Exercise. = Plowman Sh., Smith D., Eds. Exercise Physiology for Health, Fitness and Performance: Text Book = Физиология физических нагрузок. Benjamin-Cummings Publishing Company, 2003, 448 p. Отлично иллюстрированные обзоры, подготовленные авторитетными специалистами = 2_57/Exercise_Physiology2003.CHM"
10. Схема. Figure 13.3 Distribution of Cardiac Output at Rest and during Light Exercise Source: Data from Anderson (1968). = Plowman Sh., Smith D., Eds. Exercise Physiology for Health, Fitness and Performance: Text Book = Физиология физических нагрузок. Benjamin-Cummings Publishing Company, 2003, 448 p. Отлично иллюстрированные обзоры, подготовленные авторитетными специалистами = 2_57/Exercise_Physiology2003.CHM"

МИКРОГЕМАЦИРКУЛЯЦИЯ: ИЛЛЮСТРАЦИИ
1. Схема. Микрогемациркуляторное русло.
2. Схема. Миогенный ответ кровеносного сосуда на повышение интрамурального давления.
3. Схема. Миогенный ответ кровеносного сосуда на понижение интрамурального давления.
4. Схема. Миогенный механизм регулирования кровотока
5. Схема. Последовательность процессов, лежащих в основе миогенного ответа.
6. Схема. Гипотеза вторичного переносчика информации в клетку.
7. Схема. Механизмы передачи управляющих сигналов к объектам управления системы кровообращения.
8. Схема. Относительная чувствительность различных сегментов микрогемациркуляторной сети к различным воздействям.

Таблица.  Изменения показателей гемациркуляции во время физической нагрузки. 1 Модификация: Plowman Sh., Smith D., Eds. Exercise Physiology for Health, Fitness and Performance: Text Book. Benjamin-Cummings Publishing Company, 2003, 448 p. См.: Физиология человека: Литература. Иллюстрации.
№	Переменные (показатели) гемациркуляции	Виды физической нагрузки

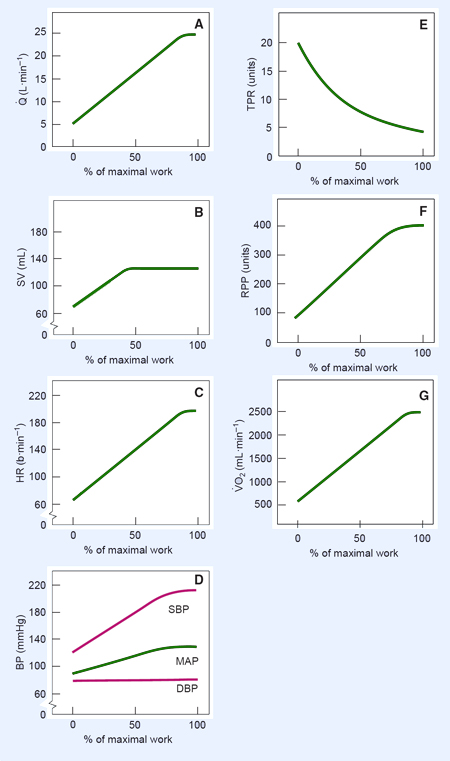

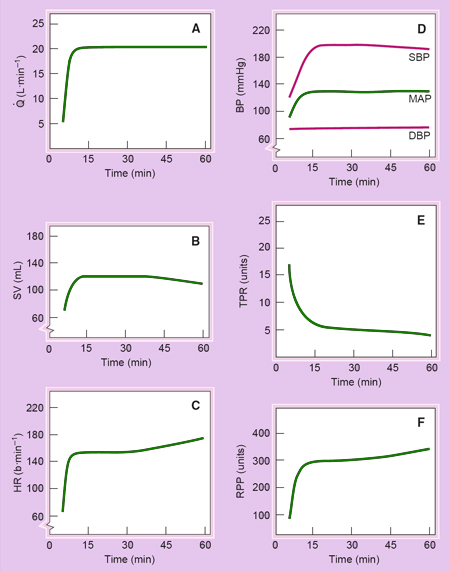

		Кратковременная субмаксимальная (от лёгкой до умеренной) аэробная физическая нагрузка	Долговременная субмаксимальная (от умеренной до тяжёлой) аэробная физическая нагрузка2	Нарастающая до максимальной аэробная физическая нагрузка	Статическая 3 нагрузка	Физическая нагрузка по преодолению сопротивления 3
1	Объемная скорость кровотока сердца (CO) Cardiac Output (CO)	Начальный участок зависимости имеет линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике). Установившееся состояние развивается приблизительно через ~2 мин.	Начальный участок зависимости имеет возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	Начальный участок зависимости имеет возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	Постепенное умеренное увеличение в форме возрастающей экспоненциальной зависимости.	Постепенное умеренное увеличение в форме возрастающей экспоненциальной зависимости.
2	Систолический объём кровотока (SV) Stroke Volume (SV)	Начальный участок зависимости имеет возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике). Установившееся состояние развивается приблизительно через ~2 мин.	Начальный участок зависимости имеет возрастающий линейный характер. За этим участком следует короткий нелинейный колебательный переходный процесс с одним-двумя перерегулированиями. Колебательный процесс завершается и плавно переходит к установившемуся состоянию (плато на графике). Участок плато может переходить в убывающую экспоненциальную зависимость.	Начальный участок зависимости имеет возрастающий линейный характер (прямая пропорциональная зависимость). Установившееся состояние развивается приблизительно при значениях скорости потребления кислорода (объёмная скорость поглощения кислорода, (VO2) Oxygen Consumption (VO2) равной ~40 ÷ 50% от максимальных.	Относительно постоянные значения при низких рабочих нагрузках. Уменьшается при высоких рабочих нагрузках. Увеличивается с прекращением нагрузки в период восстановления.	Незначительные изменения. Иногда незначительное уменьшение.
3	Частота сокращений сердца (HR) Heart Rate (HR)	Начальный участок зависимости имеет быстро возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике). Установившееся состояние развивается приблизительно через ~2 мин.	Начальный участок зависимости имеет возрастающий линейный характер. За этим участком следует короткий нелинейный колебательный переходный процесс с одним-двумя перерегулированиями. Колебательный процесс завершается и плавно переходит к установившемуся состоянию (плато на графике). Участок плато может переходить в убывающую экспоненциальную зависимость.	Начальный участок зависимости имеет возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	Начальный участок графика напоминает экспоненциальную зависимость. При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	Ступенчатое увеличение, соответствующее числу ритмических повторений
4	Cистолическое давление крови в системных артериях (SBP) Systolic Arterial Blood Pressure (SBP)	Начальный участок зависимости имеет быстро возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике). Установившееся состояние развивается приблизительно через ~2 мин.	Начальный участок зависимости имеет быстро возрастающий линейный характер. За этим участком следует короткий нелинейный колебательный переходный процесс с одним-двумя перерегулированиями. Колебательный процесс завершается и плавно переходит к установившемуся состоянию (плато на графике). Участок плато может переходить в убывающую экспоненциальную зависимость.	Начальный участок графика напоминает экспоненциальную зависимость. При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	График напоминает возрастающую экспоненциальную зависимость.	Ступенчатое увеличение, соответствующее числу ритмических повторений
5	Диастолическое давление крови в системных артериях (DBP) Diastolic Arterial Blood Pressure (SBP)	Не изменяется или изменяется незначительно	Не изменяется или изменяется незначительно	Не изменяется или изменяется незначительно	График напоминает возрастающую экспоненциальную зависимость.	Не изменяется или слегка увеличивается
6	Среднее давление крови в системных артериях (MBP) Mean Arterial Blood Pressure (MBP)	Начальный участок зависимости имеет быстро возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике). Установившееся состояние развивается приблизительно через ~2 мин.	Начальный участок графика напоминает экспоненциальную зависимость. При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	Начальный участок графика напоминает экспоненциальную зависимость. При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	График напоминает возрастающую экспоненциальную зависимость.	Ступенчатое увеличение, соответствующее числу ритмических повторений
7	Сопротивление кровотоку в системных сосудах (большого круга кровообращения) (SVR), Systemic Vascular Resistance (SVR)	График напоминает быстро убывающую экспоненциальную зависимость, завершающуюся плато	График напоминает быстро убывающую экспоненциальную зависимость, сменяющуюся плато. В последующем постепенное уменьшение.	График напоминает медленно убывающую экспоненциальную зависимость.	График напоминает медленно убывающую экспоненциальную зависимость.	незначительное увеличение
8	Pr - индикатор удовлетворенности потребности сердца в кислороде Pr = SBP · HR или в процентах: Pr% = SBP · HR / 100, («rate pressure product, RPP»).	Начальный участок зависимости имеет быстро возрастающий линейный характер (прямая пропорциональная зависимость). При достижении максимума плавный переход к установившемуся состоянию (плато на графике). Установившееся состояние развивается приблизительно через ~2 мин.	Increases rapidly; plateaus; positive drift	Начальный участок графика напоминает экспоненциальную зависимость. При достижении максимума плавный переход к установившемуся состоянию (плато на графике).	График напоминает возрастающую экспоненциальную зависимость.	Ступенчатое увеличение, соответствующее числу ритмических повторений

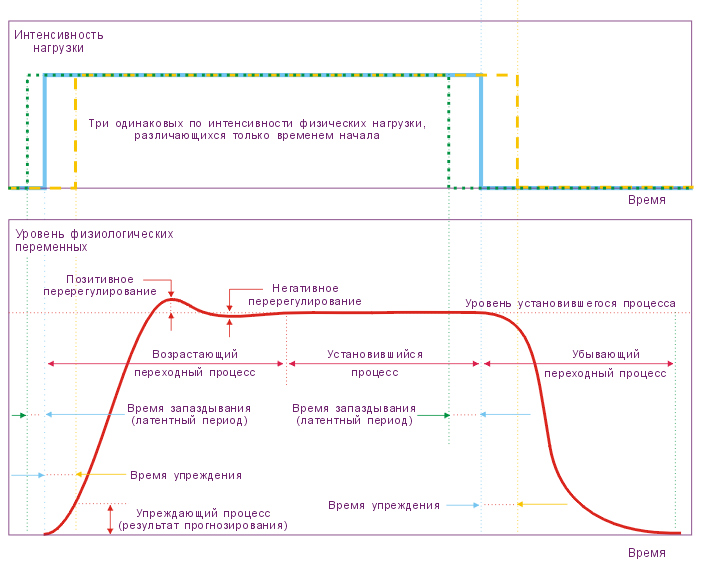

Примечания. 1 За исходный уровень взяты значения показателей в состоянии покоя. 2 Значения уровней показателей установившегося состояния зависят от интенсивности нагрузки. 3 Значения уровней показателей установившегося состояния зависят от отношения: величина максимального волевого сокращения / величина нагрузки (%MVC/load).      В таблице представлены данные относительно только уровня всех переменных. Это является свидетельством господства в среде ученых и практиков детерминистской методологии. Более конструктивной является вероятностная методология (Трифонов Е.В., 1978, ..., 2009, ...). Её применение предполагает использование в качестве показателей не только уровня, но и дисперсии любых физиологических переменных. Это значительно более чувствительный показатель, характеризующий функции систем. В частности, дисперсионные функции являются показателем степени реализации прогнозирования - генеральной стратегии управления в любых психофизических системах (Трифонов Е.В., 1978, ..., 2009, ...).

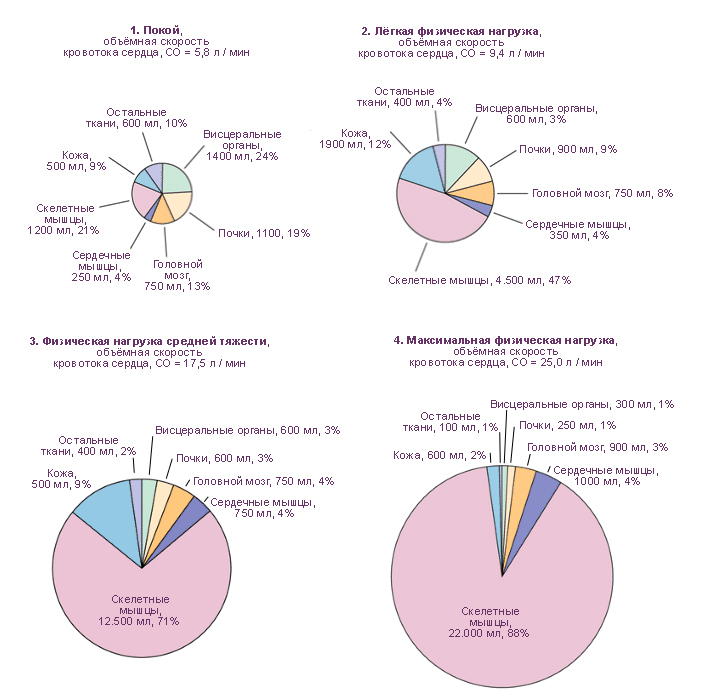

Схема. Распределение значений объёмной скорости кровотока сердца в покое и при физических нагрузках разной интенсивности (до максимального уровня потребления кислорода) у здорового молодого человека. Модификация: Berne R.M., Levy M.N., Koeppen B.M., Stanton B.A. Physiology. 8th ed. 2004, 1024 p., см.: Физиология человека: Литература. Иллюстрации.
