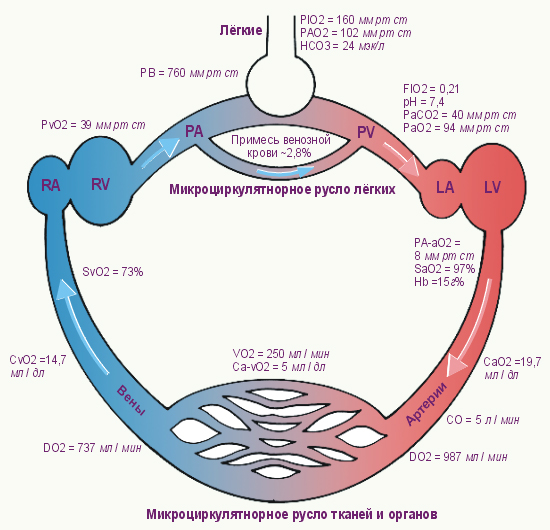

Схема. Цикл получения кислорода кровью лёгочных капилляров. Модификация: Lawrence Martin, M.D., FACP, FCCP. Pulmonary Physiology in Clinical Practice. The Essentials for Patient Care and Evaluation.

Примечание:

The oxygenation cycle. Using representative normal values for barometric pressure, cardiac output, hemoglobin content, venous admixture, and oxygen uptake, the changes in oxygen pressure and oxygen content are shown from the arterial blood to the mixed venous blood. (PA, pulmonary arteries; PV, pulmonary veins; LA, left atrium; LV, left ventricle; RV, right ventricle; P(A­a)O2, alveolar­arterial Po, difference; (CaO2 ­ CvO2), arterial­venous oxygen content difference; Hgb, hemoglobin; RA, right atrium; Trans, transport; PB, barometric pressure.) V́ PA - лёгочные артерии (pulmonary arteries) PV - лёгочные вены (pulmonary veins) LA - левое предсердие (left atrium) RA - правое предсердие (right atrium) LV - левый желудочек (left ventricle) RV - Правый желудочек (right ventricle) PB - атмосферное давление (barometric pressure), мм рт ст CO - объёмная скорость кровотока сердца (cardiac output), л/мин PAaO2 - альвеолярно-артериальная разница давления кислорода, мм рт ст CaO2 - концентрация кислорода в артериаьной крови, О2/100 мл CvO2 - концентрация кислорода в венозной крови, СО2/100 мл CavO2 - артерио-венозная разница концентрации кислорода, О2/100 мл Hgb - концентрация гемоглобина, г% PO2 - парциальное давление кислорода, мм рт ст, PСO2 - парциальное давление двуокиси углерода, мм рт ст PaO2 - напряжение кислорода в артериальной крови, мм рт ст, PaСO2 - напряжение двуокиси углерода в артериальной крови, мм рт ст PvO2 - напряжение кислорода в венозной крови, мм рт ст, PvСO2 - напряжение двуокиси углерода в венозной крови, мм рт ст SaO2 - насыщенность артериальной крови кислородом, мл О2/100 SvO2 - насыщенность венозной крови кислородом, мл О2/100 FIO2 - доля кислорода во вдыхаемой смеси газов, FICO2 - доля двуокиси углерода во вдыхаемой смеси газов, HCO3 - концентрация бикарбонатных ионов, мэкв/л,
