СФИГМОГРАФ [ sphygmograph ] Сфигмограф - это устройство для регистрации артериального и/или венного пульса. Артериосфигмограф - устройство для регистрации артериального пульса. Греч.: άρτηρία - артерия + σφυγμός - биение пульса + γράμμα - запись).
Флебосфигмограф - устройство для регистрации венного пульса. Греч.: φλεβός - вена + σφυγμός - биение пульса + γράμμα - запись).
|
Схема. Артериосфигмограф Марея (Etienne Jules Marey), 1860. Модификация: Nelson M.R., Stepanek J., Cevette M., Covalciuc M., Hurst R.T., Tajik A.J. Noninvasive Measurement of Central Vascular Pressures With Arterial Tonometry: Clinical Revival of the Pulse Pressure Waveform? Mayo Clin Proc. 2010, 85, 460–472. URL: http://www.mayoclinicproceedings.com. См.: Физиология человека: Литература. Иллюстрации. |
Пульс может быть зарегистрирован непосредственно пальпацией кровеносных сосудов и/или посредством специального устройства. Процесс регистрации пульса называется сфигмографией, а результат этой записи на каком-либо носителе информации (бумага, осциллоскоп, магнитный носитель и др.) - сфигмограммой. Устройство для регистрации артериального пульса первым изобрел французский физиолог Марей, Etienne-Jules Marey, 1830-1904. В медицине для оценки функций сердца сфигмограмму первым использовал шотландский физиолог Маккензи, Sir James Mackenzie, 1853-1925.
В настоящее время существует много моделей устройств для сфигмографии. Все они состоят из следующих основных компонентов: датчик (преобразователь механических колебаний стенки кровеносного сосуда и/или его объёма в электрические сигналы), усилитель постоянного тока, аналого-цифровой преобразователь, вычислительное устройство для запоминания сигнала и различных его преобразований, устройство отображения сигнала (монитор, устройство записи на бумагу). На схемах ниже показаны современные устройства для исследования функций кровеносных сосудов. |
|

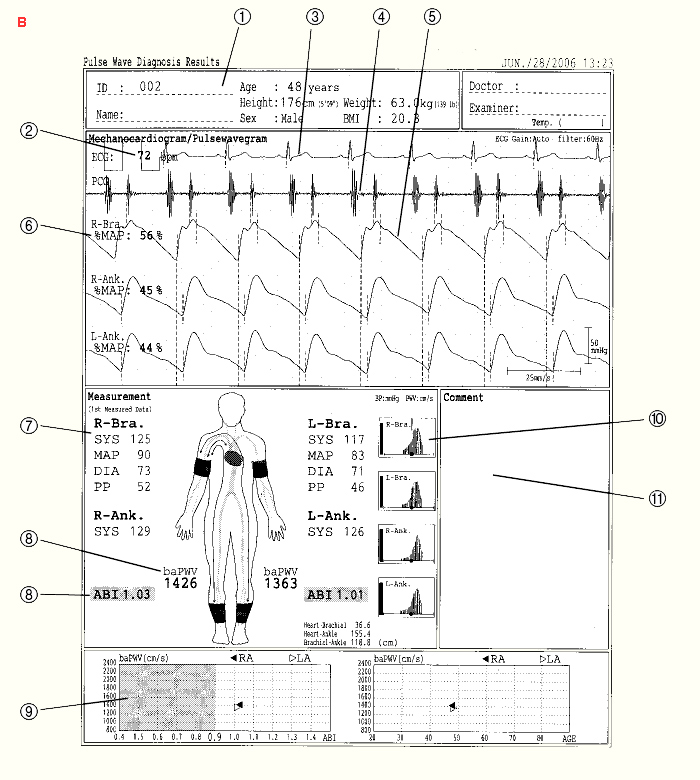

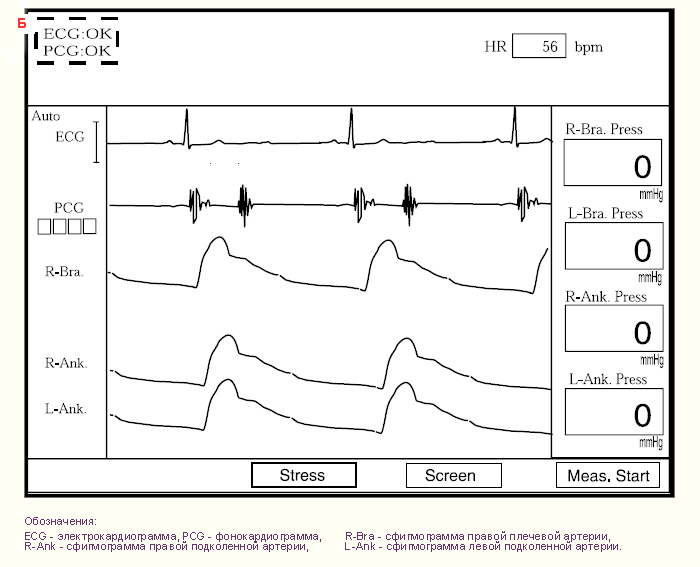

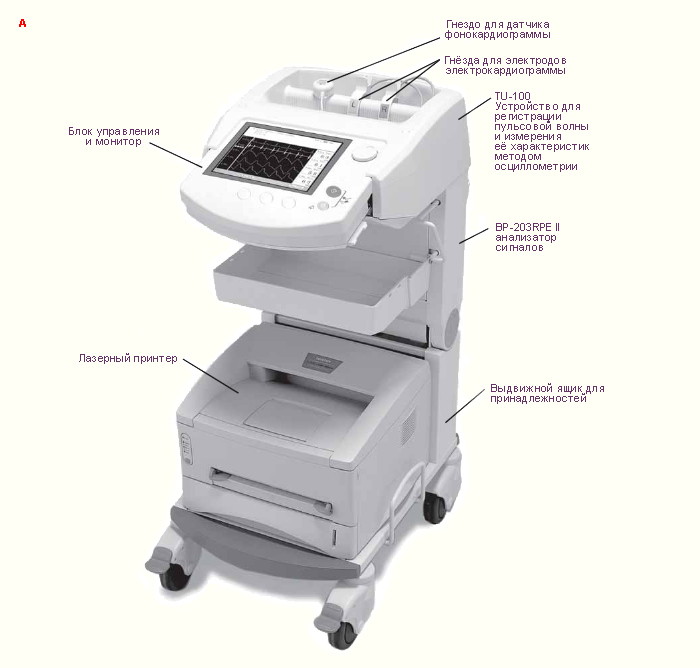

Схема. Устройство для непрерывной регистрации и анализа артериосфигмограмм и артериального давления OMRON_HEM-9000AI. Модификация: Non-invasive Vascular Screening Device VP-1000/2000. URL: http://www.omronhealthcare.com. См.: Физиология человека: Литература. Иллюстрации. |
|
|
См.: Система кровообращения: словарь, Система кровообращения: Литература. Иллюстрации, Управление кровообращением: Литература. Иллюстрации, Показатели деятельности системы кровообращения.
