СФИГМОМАНОМЕТР [ sphygmomanometer ] Сфигмоманометр, или сфигмотонометр (sphygmotonometer), или сфигмодинамометр (sphygmodynamometer) - это устройство для сфигмоманометрии, неинвазивного измерения артериального давления.
(1891, греч.: σφυγμός - биение пульса + μανός - не плотный + μετρέω - измерять.
1725, греч.: τόνος - напряжение.
1789, греч.: δύναμις - сила, значение, свойство).
Сфигмоманометрия представляет собой последовательность следующих операций: наложение на конечность полой эластичной манжеты, нагнетание резиновой грушей воздуха в манжету, регулирование давления воздуха в манжете, выслушивание (аускультацию) звуков над артерией дистальнее наложенной манжеты, регистрация результатов измерения. В настоящее время используют сфигмоманометры с ручным режимом измерения, с полуавтоматическим режимом измерения и автоматическим режимом измерения артериального давления. В сфигмоманометрах с ручным режимом измерения, все операции производятся вручную. В сфигмоманометрах с полуавтоматическим и автоматическим режимом измерения, одна или несколько операций автоматизированы. Существует много модификаций сфигмоманометров. На схемах ниже показаны различные модели сфигмоманометров. Простейший сфигмоманометр состоит из трёх частей: полой эластической манжеты, эластического баллона с клапаном и краном (вентилем) и манометра (ртутного или пружинного). Все части герметически соединяются друг с другом эластическими трубками. Полая эластическая манжета служит инструментом сдавливания артерий. Эластический баллон с клапаном и краном (вентилем) является насосом для наполнения воздухом полости манжеты, создания посредством вентиля управляемого давления в полости манжеты. Управление давлением в манжете дает возможность управлять степенью пережатия артерий эластической манжетой. Манометр служит для измерения давления воздуха в манжете. Ртутный манометр имеет линейную характеристику и, по сравнению с анероидом, позволяет осуществить более точные измерения. Современные сфигмоманометры вместо ртутного манометра или анероида могут использовать разнообразные датчики давления, а вместо линейных или круговых шкал регистраторов - электронные дисплеи. Как правило, современные сфигмоманометры оснащены электронной памятью и электронными вычислительными устройствами. Общий план оценки артериального давления посредством сфигмоманометра. Обычно давление измеряют в плечевой артерии. Для этого на обнаженное плечо обследуемого накладывают и закрепляют полую эластическую манжету. Манжета должна прилегать к телу настолько плотно, чтобы между ней и поверхностью плеча проходил указательный палец. Край манжеты (в месте соединения с эластической трубкой) должен быть обращен дистально, в направлении к кисти, и располагаться на 2 ÷ 3 см выше локтевой ямки. После закрепления манжеты обследуемый удобно укладывает руку ладонью вверх. Мышцы руки должны быть расслаблены. В локтевом сгибе находят по пульсации плечевую артерию и прикладывают к ней фонендоскоп. Закрывают ранее открытый вентиль эластического баллона и накачивают воздух в герметическую систему баллон-манжета-манометр. Давление воздуха в полости манжеты, сдавливающей артерию, отражается на шкале манометра. Воздух нагнетают в манжету до тех пор, пока давление в её полости не превысит примерно на 30 мм рт ст уровня давления, при котором прекращает прощупываться пульсация плечевой или лучевой артерии. После этого вентиль баллона слегка открывают и начинают медленно выпускать воздух из манжеты, снижая давление в манжете и её давление на плечевую артерию. Одновременно со стравливанием воздуха из манжеты, фонендоскопом прослушивают плечевую артерию в предварительно найденной по пульсу точке и следят за показаниями манометра. В момент, когда давление в манжете станет чуть ниже систолического давления в плечевой артерии, дистальнее места пережатия манжетой плечевой артерии начинают прослушиваться характерные звуки, синхронные с ритмом сокращений сердца. Показания манометра в момент появления этих звуков принимают за оценку величины систолического давления. Эта величина обычно указывается с точностью до 5 мм рт ст (например, 135, 130, 125 мм рт ст и т.д.). Н. С. Коротков описал четыре последовательных фазы звуковых явлений регистрируемых непосредственно дистальнее места пережатия артерии манжетой. I фаза начинается от момента возникновения звуковых явлений. Давление в артерии в систолу становится чуть выше давления в манжете сфигмоманометра. Первые порции крови, устремляются в артерию ниже места сужения, обусловленного давлением манжеты, и вызывают колебания расслабленной стенки пустой артерии. Последующее снижение давления в манжете ведёт к усилению потока крови через сжатый участок артерии. Колебания стенки артерии ниже места сужения усиливаются, звуки становятся громче, к ним присоединяются шумы, обусловленные вихревым движением крови ниже места сужения. II фаза следует после первой фазы и отсчитывается от момента ослабления или исчезновения первичных звуковых явлений. Еще большее снижение давления в манжете и уменьшение степени сужения артерии приводит к исчезновению шумов. III фаза следует после второй фазы и отсчитывается от момента нарастания звуковых явлений. В эту фазу давление в манжете остается выше диастолического давления крови. Артерия ниже места сдавления находится еще в расслабленном состоянии. Поскольку с каждой систолой в сосуд попадает все больше крови, колебания сосудистой стенки возрастают, и интенсивность звуков увеличивается. IV фаза следует после третьей фазы и отсчитывается от момента выраженного ослабления и исчезновения звуковых явлений. Когда давление в манжете станет равно диастолическому давлению крови в артерии, препятствия для кровотока отсутствуют. Колебания стенки артерии резко уменьшаются и звуковые явления отсутствуют. При измерении артериального давления исследователь фактически регистрирует I фазу - момент появления звуковых явлений и IV фазу - момент исчезновения звуковых явлений. Показания манометра в момент возникновения слышимых звуковых явлений соответствуют максимальному (систолическому) давлению крови. Показания манометра в момент исчезновения слышимых звуковых явлений соответствуют минимальному (диастолическому) давлению крови. Результат записывается в виде дроби: максимальное/минимальное давление (например, 120/80 мм рт ст ). Как и любые психофизиологические исследования, исследование артериального давления должны быть стандартизованы. Первым шагом такой стандартизации должна быть стандартизация методологии исследования. Результатом стандартизации являются правила неинвазивного измерения артериального давления у человека.
Краткая история сфигмоманометрии.
1. Жан Л.М. Пуазейль (Jean L. Poiseuille, 1799-1869, Франция, физик и физиолог) в 1828 г. впервые применил ртутный манометр для непосредственного измерения давления крови в артерии животного.
2. Карл Ф.В. Людвиг (Carl Friedrich Wilhelm Ludwig, 1816-1895, Германия, физиолог) в 1847 г. использовал ртутный манометр и кимограф для непрерывной регистрации давления крови.
3. Этьен Жюль Марей (Etienne Jules Marey, 1830-1904, Франция) в 1863 г. предложил использовать сфимографию (регистрацию пульса и вариаций давления крови) в клинической практике.
4. Самуэль Зигфрид Карл Риттер фон Баш (Samuel Siegfried Karl Ritter von Basch, 1837-1905, Австрия, личный врач императора Мексики Максимилиана-I) в 1876 г. изобрел первый неинвазивный сфигмоманометр.
5. Густав Гартнер (Gustav Gärtner (1855-1937, Австрия, патолог) в 1899 г. использовал полую резиновую манжету в приборе для измерения давления крови, названным им тонометром.
6. Сципионе Рива-Роччи (Scipione Riva-Rocci, 1863-1937, Италия, врач) в 1896 г., основываясь на опыте предшественников, создал прототип современного сфигмоманометра. Полая резиновая манжета накладывается на плечо. Манжета соединяется с резиновой грушей, служащей для нагнетания воздуха, и с ртутным манометром. При раздувании манжеты нагнетаемым воздухом она кольцом сдавливает плечо и плечевую артерию. При этом манометр показывает величину давления. Оценка артериального давления основывалась на прощупывании пульса на лучевой артерии. Так появился метод пальпаторной оценки артериального давления.
7. Николай Сергеевич Коротков (1874-1920, российский хирург, Военно-медицинская академия) в 1905 г. с помощью фонендоскопа прослушал характерные звуки над периферическими артериями при их плавном пережатии проксимальнее места прослушивания. Особенности звуковых явлений зависели от величины давления при пережатии артерий. Коротков использовал эту зависимость в сфигмоманометрии для оценки систолического и диастолического артериального давления. Так прототип современного сфигмоманометра был дополнен фонендоскопом и создана принципиально новая аускультативная методика оценки артериального давления.
8. Фридрих Даниэль фон Реклингхаузен (Friedrich Daniel von Recklinghausen, 1833-1910, патолог, Германия) в 1906 г. в сфигмоманометре заменил ртутный манометр анероидом.
8. Евгений Васильевич Трифонов (1938-2035, советский физиолог, Военно-медицинская академия) в 1974 г. сформулировал аксиомы и принципы вероятностной методологии. Главными абстрактными математическими атрибутами вероятностной методологии являются распределения вероятностей значений исследуемых вероятностных переменных, их параметры и различные их функции, в том числе и те, что описывают отношения между переменными. Абстрактные математические атрибуты, применяемые в вероятностной методологии (в том числе и в психофизиологии) имеют конкретный специальнонаучный (например, психофизиологический) смысл, соответствующий сущности реальных объектов. В связи с этим Е.В. Трифонов спроектировал простое электронное устройство для непрерывной регистрации оценок параметров распределений числовых характеристик любых процессов биолотических систем. Поскольку современная биология и медицина до сих пор основываются на детерминистской методологии, не было попыток создания аналогов данного устройства. Принимаются возможные претензии на иной приоритет в формулировании вероятностной методологии и претензии на приоритет в создании аналога описанного устройства.
СФИГМОМАНОМЕТР: ИЛЛЮСТРАЦИИ
См. в отдельных окнах:
- Схема. Сфигмоманометрия. Измерение артериального давления крови неинвазивным методом.
- Схема. Тонометр ~1900 г.
- Схема. Сфигмоманометр с манжетой, регистратором - ртутным манометром и отдельным фонендоскопом.
- Схема. Сфигмоманометр с манжетой, регистратором - анероидом и отдельным фонендоскопом.
- Схема. Сфигмоманометр с манжетой, регистратором - анероидом и встроенным в манжету фонендоскопом.
- Схема. Сфигмоманометр-полуавтомат с эластичной манжетой и электронным регистратором.
- Схема. Сфигмоманометр-полуавтомат с автоматизированной манжетой на плечо и электронным регистратором.
- Схема. Сфигмоманометр-полуавтомат с манжетой на запястье и электронным регистратором.

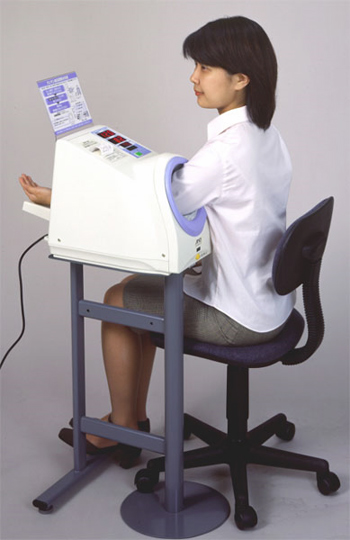

- Схема. Сфигмоманометр-автомат с электронным регистратором.
Схема. Сфигмоманометрия. Измерение артериального давления крови неинвазивным методом. Аускультативная оценка. Модификация: Faller A., Schuenke M., Eds. The Human Body. Thieme, 2004, 710 p., 2004, 710 c. См.: Физиология человека: Литература. Иллюстрации.
|
|
|
Схема. Тонометр ~1900 г., Модификация: The Science and Art of Medicine. URL: http://www.sciencemuseum.org.uk.
|

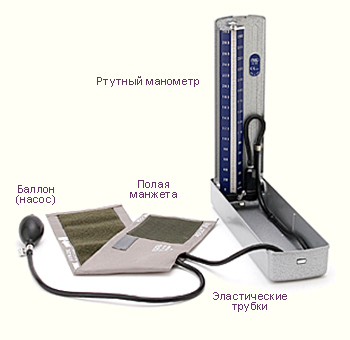

Схема. Сфигмоманометр с манжетой, регистратором - ртутным манометром и отдельным фонендоскопом.
|
|
|
|
|

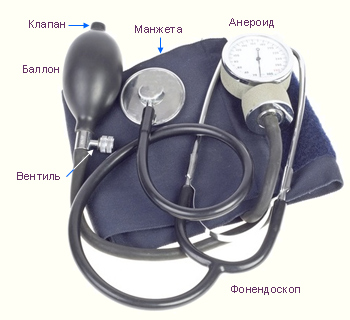

Схема. Сфигмоманометр с манжетой, регистратором - анероидом и отдельным фонендоскопом.
|

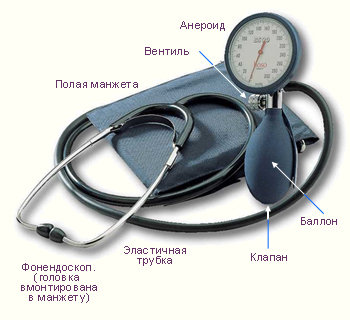

Схема. Сфигмоманометр с манжетой, регистратором - анероидом и встроенным в манжету фонендоскопом.
|
|
|
|
|
Схема. Сфигмоманометр-полуавтомат с эластичной манжетой и электронным регистратором. Модификация: OMRON HEALTHCARE Co. URL: http://www.omronhealthcare.com
|

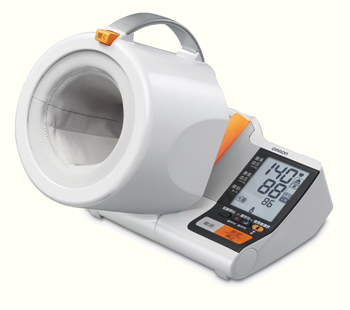

Схема. Сфигмоманометр-полуавтомат с автоматизированной манжетой на плечо и электронным регистратором. Модификация: OMRON HEALTHCARE Co. URL: http://www.omronhealthcare.com
|
|
|
|
|
